红电线,黄电线,绿电线……各种颜色电线都代表什么?

编辑:瑞田 发布时间:2019-07-08 关注:

  1、依导线颜色标志电路

  黑色——装置和设备的内部布线。

  棕色——直流电路的正极。

  红色——三相电路的C相;

  半导体三极管的集电极;

  半导体二极管、整流二极管或可控硅管的阴极。

  黄色——三相电路的A相;

  半导体三极管的基极;

  可控硅管和双向可控硅管的控制极。

  绿色——三相电路的B相。

  蓝色——直流电路的负极;

  半导体三极管的发射极;

  半导体二极管、整流二极管或可控硅管的阳极。

  淡蓝色——三相电路的零线或中性线;直流电路的接地中线。

  白色

  双向可控硅管的主电极;无指定用色的半导体电路。

  黄和绿双色(每种色宽约15~100毫米交替贴接)——安全用的接地线。

  红、黑色并行——用双芯导线或双根绞线连接的交流电路。

  2、依电路选择导线颜色时

  交流三相电路

  A相:黄色; B相:绿色; C相:红色;

  零线或中性线:淡蓝色; 安全用的接地线:黄和绿双色。

  用双芯导线或双根绞线连接的交流电路

  红黑色并行。

  直流电路

  正极:棕色; 负极:蓝色; 接地中线:淡蓝色。

  半导体电路

  半导体三极管的集电极:红色; 基极: 黄色;发射极:蓝色。 半导体二极管和整流二极管的阳极:蓝色; 阴极:红色。

  可控硅管的阳极:蓝色; 控制极:黄色; 阴极:红色。

  双向可控硅管的控制极:黄色; 主电极:白色。

  整个装置及设备的内部布线一般推荐:黑色; 半导体电路:白色;

  有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。

  具体标色时

  在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。

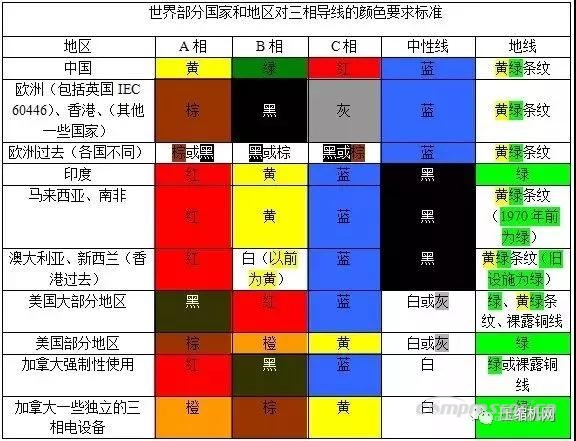

  附表:各国三相导线颜色要求标准
